Станок секатор для прививки.

Stanok praviy kron.Прививка саженцев зависит от качественного инструмента и точного среза черенков. Безопасное в работе приспособление для настольной прививки копулировкой моей конструкции имеют преимущество в том, что черенки режутся, скользящей протяжкой лезвия ножа в сторону. Срезы черенков получаются под углом 10 — 35° . Важно, чтобы нож во время среза не двигал черенок. Для ровного среза черенок должен иметь три точки опоры. Снизу — подкладка, слева — уголок, спереди — ограничитель. Полотно ножа, изготовленное из нержавеющей 95Х18(59HRC) кованной, шлифованной стали, легко двигается по направляющим кронштейнам из нержавеющей стали и боковым подшипникам. Исключена возможность неловкого движения ножа. Лезвие ножа можно стачивать при заточке, правке до 8 мм. не меняя конструкции. Подкладка, на которую ложится черенок для среза, сделана из фторопласта. Угол среза регулируется винтами. Приспособление крепится саморезами на крышку стола, деревянную или металлическую плиту, удобную для работы.

Регулировка:

Прижимной винт фиксирующий фторопластовую прокладку отпустить.

Отпустить контргайки. Винтами установить угол, высоту подкладки, опуская периодически нож до удаления зазора между лезвием ножа и фторопластовой прокладкой. Прижать прижимной винт. Зажать контргайки.

Винт для регулировки угла для подрезки язычка. Отпустить гайку, установить угол и затянуть гайку. Если уголок не будет двигаться, отпустить на пол оборота два нижних винта. После регулировки все винты зажать.

Настольный вариант станка.

Nastolyniy stanok dlia privivok.

Настольный вариант станка для прививок.

Stanok s pedaly.

Станок с ножным приводом (педалью).

Заказать, купить приспособление можно по предварительной договоренности.

Мои контакты:

Украина.

Город Николаев.

Номер телефона: 0680830626; электронная почта nik@delaysam.top по предоплате на карту ПРИВАТ БАНКА или наложенным платежом. В СНГ по предоплате (оформление и оплата пересылки и таможенных услуг). Выполнение заказа пять дней.

Цена: 2000 грн. — настольный вариант, (в Россию 2400 укр. грн.)

3000 грн. — со станиной и ножным приводом (педалью).

1000 грн. (кованный). — Запасной нож. 95X18(59HRC) — марка стали(твердость).

Как сделать своими руками станок для настольной прививки

Шаблоны деталейСначала изготавливаются шаблоны для деталей станины из кровельного металла или прессшпана. Под № 1 — шаблон контура детали основания станка. Под № 2 — шаблон контура правой ножки станины. Под № 5 — шаблон контура левой ножки станины. Под № 7 шаблон уголка приваренного на станине у левого кронштейна для подрезки «язычка». Под № 6 шаблон кницы, которая закрывает уголок и служит боковым упором для черенков при срезе ножом, приваривается внутри уголка.

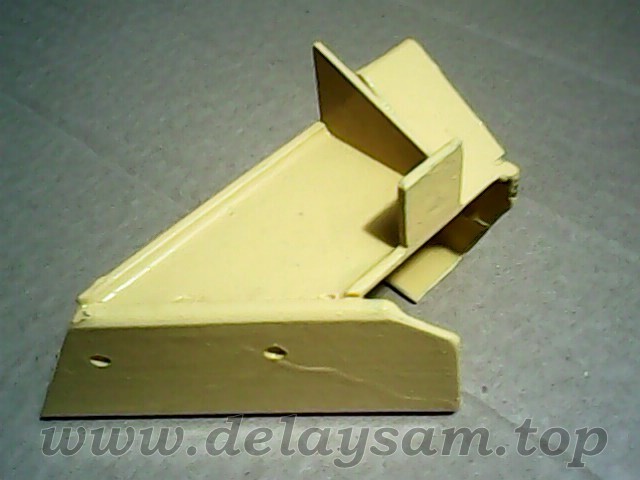

Виды станины в сборе без кронштейнов слева, сзади (рабочей стороны), справа.

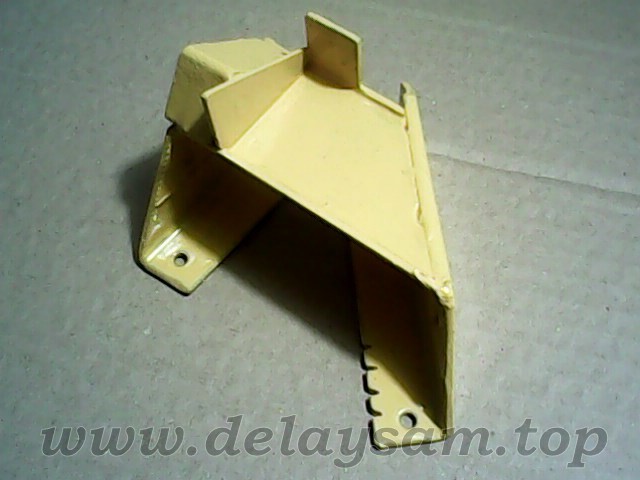

Вид станины слева.                   Вид станины сзади.                    Вид станины сзади.

Детали для станины изготавливаются из профильной трубы 25 х 4о мм. Труба распускается вдоль со стороны 25 мм. 3 мм. от края по противоположным углам. Получается два швеллера с одной полкой 20 мм., другой 3 мм. Швеллер чистый без шва идет на основание станины, со швом на ножки.

Кронштейны.Кронштейны изготавливаются по шаблонам под №,№ — 3, 4 из нержавеющей стали толщиной 2 — 2,5 мм. Детали турбинкой вырезаются по контуру. Прорез делается турбинкой, кругом толщиной 2 мм. под толщину полотна ножа 2 мм. На правом кронштейне кромка 20 мм. гнется на 15° по шаблону № 8. Получается изгиб 165°

(Visited 7 643 times, 8 visits today)

29 thoughts on “Станок секатор для прививки.

  1. Добрый день! Сколько сейчас стоимость станка с педалью и без. Отправляете в Россию?

  2. Добрый день!
    Стоимость станка с пересылкой в Россию (Кемерово) на сегодняшний день сколько будет стоить? (Без станины)
    Спасибо.

  3. Николай, а какую заточку вы делаете на ножах? Двухстороннюю или одностороннюю?
    Какой прочности используете метал для ножей?

    • 95Х18 (59 HRC) — Сталь нержавеющая. Заточка односторонняя, кромка лезвия 10 градусов.

    • Здравствуйте! Могу. Закончились заготовки на нож. Будут через пол года. Будет дешевле, обращайтесь.

  4. Здравствуйте, какая производительность ваших станков(в разных вариациях привода) при улучшеной копулировке яблони?

    • Здравствуйте! Производительность: вставил черенок и нажал педаль — две секунды. «Язычок» подрезать можно вручную, можно на станке — необходим «навык», способность у каждого будет своя производительность. Не против если каждый поделится…

  5. В Россию высылаете?Какая цена на сегодняшний момент?
    Интересует ножной вариант(+запасной нож)

  6. добрый день . в Россию , Ростовская обл. высылаете ?

  7. добрый день. Ок. А станину можно отдельно купить?

    • Здравствуйте! Можно. Вам надо будет прорезать в ноже отверстие под крепление тросика, просверлить отверстие под ролик для тросика, установить, собрать и отрегулировать. Есть вариант: прислать назад станок, я установлю и перешлю назад, или …?

  8. добрый день. пробовали. мы купили у вас две недели назад или около того. без станины. может со станиной было бы легче. не знаю. орех еще не пробовали, он у нас в очереди на прививку). речь не идет о возврате, у нас будет что им резать.

    • Здравствуйте! Надо прислушиваться к советам. С педалью ни каких проблем. Точка опоры идет вниз. Режет все без усилий. За второй станок скидка 30%.

  9. Станок хороший, но, к сожалению, алычу «не берет». Слишком твердая для него, не справляется. Айва, яблоня, груша, виноград — без проблем.

    • Здравствуйте! Вы пробовали или это Ваши фантазии? Орех 16 мм. режет а алычу нет? В среду — продемонстрирую. Возьмите попробуйте, не будит резать — вернете.

  10. Меня интересует качество ножа. От него срезы не окисляются? Хочу делать орех. надо 5 шт. но для начало куплю 1.0988887875

  11. добрый день. какова актуальная стоимость станка? и можно ли заказать?
